Sun Nuclear 055 三维超声校准体模介绍

Sun Nuclear Model 055 三维超声校准体模

用于3D超声及自由手超声容积测量准确性验证的专业测试工具

产品概述

随着超声影像技术的发展，三维超声成像（3D Ultrasound）、自由手三维扫描以及超声容积测量技术已广泛应用于妇产科、心脏超声、介入超声、科研教学及临床诊断等领域。为了保证超声系统空间测量和容积计算结果的准确性，需要采用标准化超声质量控制工具对设备性能进行定期验证。

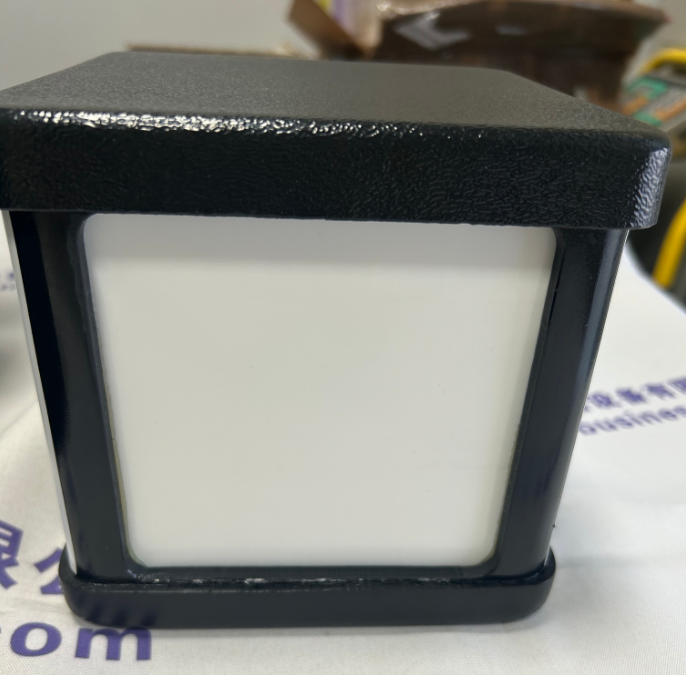

美国 Sun Nuclear 公司推出的 Model 055 三维超声校准体模（3D Ultrasound Calibration Phantom），是一款专用于评估三维超声系统以及自由手超声测量准确性的专业测试模体。该产品通过具有标准尺寸和已知体积的模拟目标物，对超声设备的线性尺寸测量、截面积测量、周长测量以及三维容积计算能力进行全面评价。

Model 055采用Sun Nuclear自主研发的 Zerdine® 固态弹性水基聚合物材料，具备接近人体软组织的声学特性，可兼容谐波成像（Harmonic Imaging），并通过坚固ABS外壳及特殊扫描膜结构，提高长期使用稳定性。

一、Model 055主要功能特点

1. 专用于三维超声空间测量准确性验证

Model 055设计用于检测：

三维超声扫描系统测量准确性

自由手超声容积测量能力

超声图像空间定位准确性

医师或操作人员三维测量操作能力

通过标准化测试目标，可以帮助医疗机构建立超声设备质量控制（QA）基准，对设备长期性能变化进行追踪。

说明书指出，Model 055可用于评估：

线性尺寸（Linear Dimensions）

最大截面尺寸（Maximum Cross-Sectional Dimensions）

周长（Perimeter）

面积（Area）

容积测量（Volume）

2. 双标准容积测试目标，覆盖不同测量难度

Model 055内部配置两个经过校准的椭球形（Egg-shaped）测试目标。

两个目标分别具有：

小体积目标：标称体积约 6.9 cc

大体积目标：标称体积约 69 cc

其中，小目标位于更靠近扫描面的区域，大目标距离扫描面更深，可用于模拟不同深度条件下的三维测量能力。

由于大目标的横截面并非规则圆形，因此测量难度更高，可以更全面评价超声系统及操作者对于复杂三维结构的测量能力。

二、先进仿生材料，模拟人体软组织声学环境

Zerdine® 固态弹性水基聚合物

Model 055采用Sun Nuclear专、利Zerdine材料制造。

该材料具有以下优势：

● 接近人体组织声学特性

材料经过专门设计，可提供类似人体软组织的超声传播特性：

组织模拟声速

稳定衰减特性

良好的散射表现

同时支持谐波成像模式测试。

● 高稳定性和长寿命

相比传统液态或易变形材料：

不需要冷藏保存

不易泄漏

结构稳定

长期重复扫描性能可靠

Zerdine材料被封装于坚固ABS外壳内部，并采用Saran基扫描膜，提高产品耐用性。

三、专业设计满足医院超声质量控制需求

1. 双扫描窗口设计

Model 055提供多个扫描方式：

顶部扫描窗口

侧面扫描窗口

方便用户根据不同探头类型和测试方法进行测量。

通过不同方向扫描，可以更加全面地验证超声系统空间定位和容积计算能力。

2. 支持多种超声系统测试

适用于：

3D容积超声设备

经腹超声探头

容积探头

自由手三维超声系统

可用于：

设备验收测试

定期质量控制

性能漂移监测

临床教学培训

科研实验评价

四、主要应用领域

1. 医院超声科质量控制（QA/QC）

Model 055可用于建立医院超声设备性能基线。

通过定期检测：

测量误差变化

容积计算偏差

空间定位准确性

帮助发现：

探头性能下降

系统软件变化

参数设置异常

保障临床超声检查结果可靠性。

2. 超声设备生产企业研发与验证

适用于：

超声设备研发测试

算法验证

三维重建性能评价

软件升级前后性能比较

帮助厂家进行产品性能验证。

3. 高校及科研机构

适用于：

医学影像研究

三维超声算法开发

人工智能超声研究

超声教学培训

五、符合国际质量管理体系要求

Sun Nuclear长期专注医学影像质量保证产品研发。

Model 055制造过程符合：

ISO 13485:2016质量管理体系

产品生产过程中，通过内部声学性能测试，包括：

声速测试

衰减测试

对比度测试

超声系统成像检查

每个体模均经过严格检测，并提供符合性证书（Certificate of Compliance）。

六、产品技术参数
